Lors d’un début d’incendie, l’accumulation rapide de fumées opaques et toxiques dans un couloir peut paralyser toute tentative d’évacuation en quelques minutes seulement. Cet article détaille comment l’installation d’une trappe de désenfumage permet de stabiliser les gaz chauds et de maintenir une couche d’air respirable pour les occupants. Nous analysons les configurations techniques des systèmes DENFC, les calculs de surface utile selon l’Instruction Technique 246 et les obligations de maintenance annuelle pour garantir la conformité de votre bâtiment.
- Trappe de désenfumage : protection des vies et gestion des fumées
- Systèmes DENFC : sélection entre évacuation naturelle et mécanique
- Normes et implantation : règles de calcul et conformité du bâtiment
- Maintenance obligatoire : protocoles de test et budget d’entretien
Trappe de désenfumage : protection des vies et gestion des fumées
Après avoir posé le décor sur l’importance vitale de la sécurité incendie, on entre directement dans le vif du sujet : pourquoi ces trappes sauvent concrètement des gens.
Retrait des gaz toxiques pour la survie des occupants
La fumée tue bien plus que les flammes. Les statistiques indiquent que 80% des décès résultent de l’inhalation de gaz toxiques. Cette menace invisible demeure le danger majeur d’un sinistre.
La propagation des fumées est foudroyante. Un couloir devient impraticable en moins de trois minutes sans évacuation. La fuite des occupants devient alors impossible sans dispositif adapté.
L’exutoire maintient une couche d’air respirable en partie basse. Cette zone de survie offre une visibilité suffisante. Les personnes peuvent ainsi repérer et atteindre les issues de secours.
- 80% des décès liés aux gaz toxiques
- Moins de 3 minutes pour l’enfumage d’un couloir

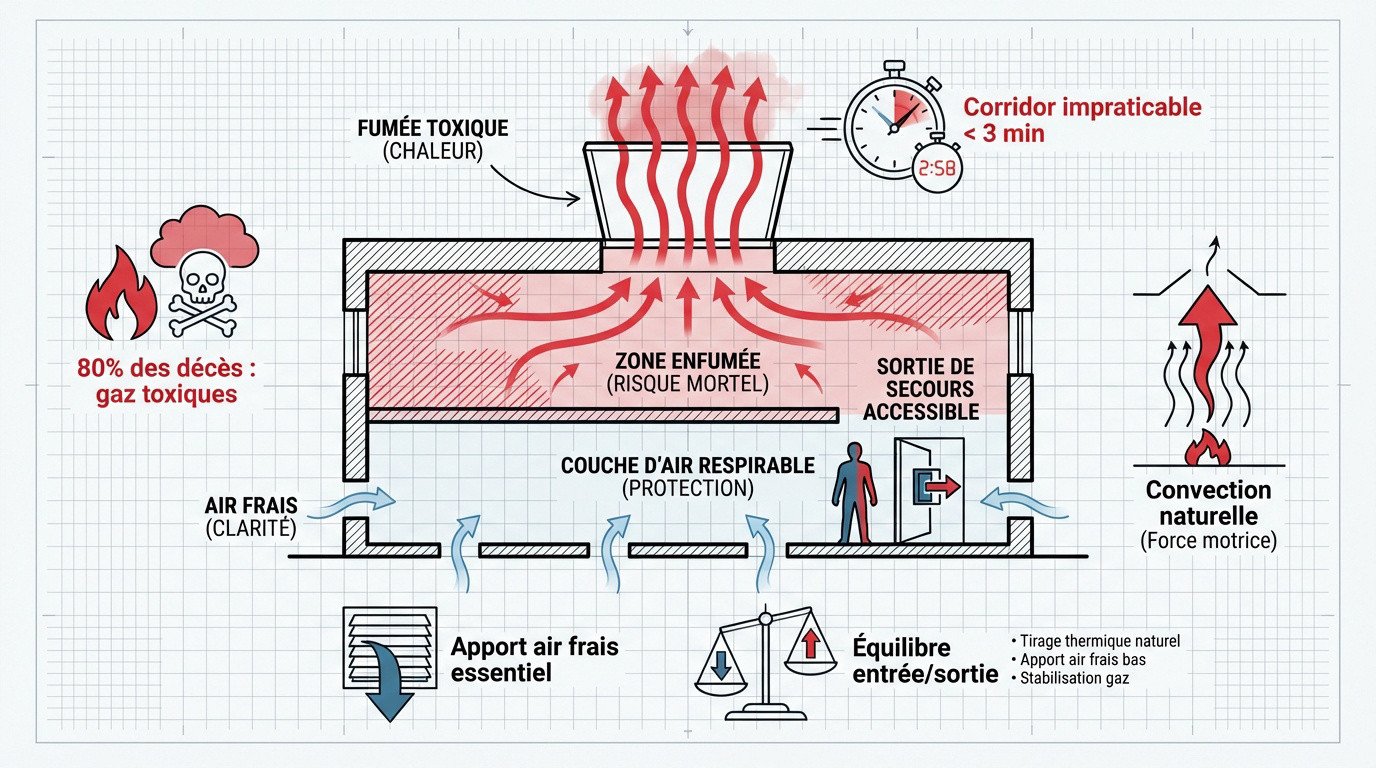

Physique du tirage thermique et apport d’air frais
Le système repose sur la convection naturelle. La chaleur fait monter les gaz vers le plafond. L’ouverture de l’exutoire permet leur échappement immédiat vers l’extérieur du bâtiment.
L’efficacité dépend impérativement des amenées d’air frais. Sans entrée d’air en zone basse, le tirage thermique ne s’amorce pas. L’air neuf doit compenser le volume de fumée évacué.
L’équilibre entre entrée et sortie stabilise les gaz chauds. Cela limite la température et la propagation du feu. Les pompiers interviennent alors dans des conditions nettement plus sécurisées.
- Le tirage thermique naturel
- L’apport d’air frais en zone basse
- La stabilisation de la température
Systèmes DENFC : sélection entre évacuation naturelle et mécanique
On comprend maintenant la physique du feu, alors voyons quels outils choisir pour dompter ces fumées selon le type de bâtiment.

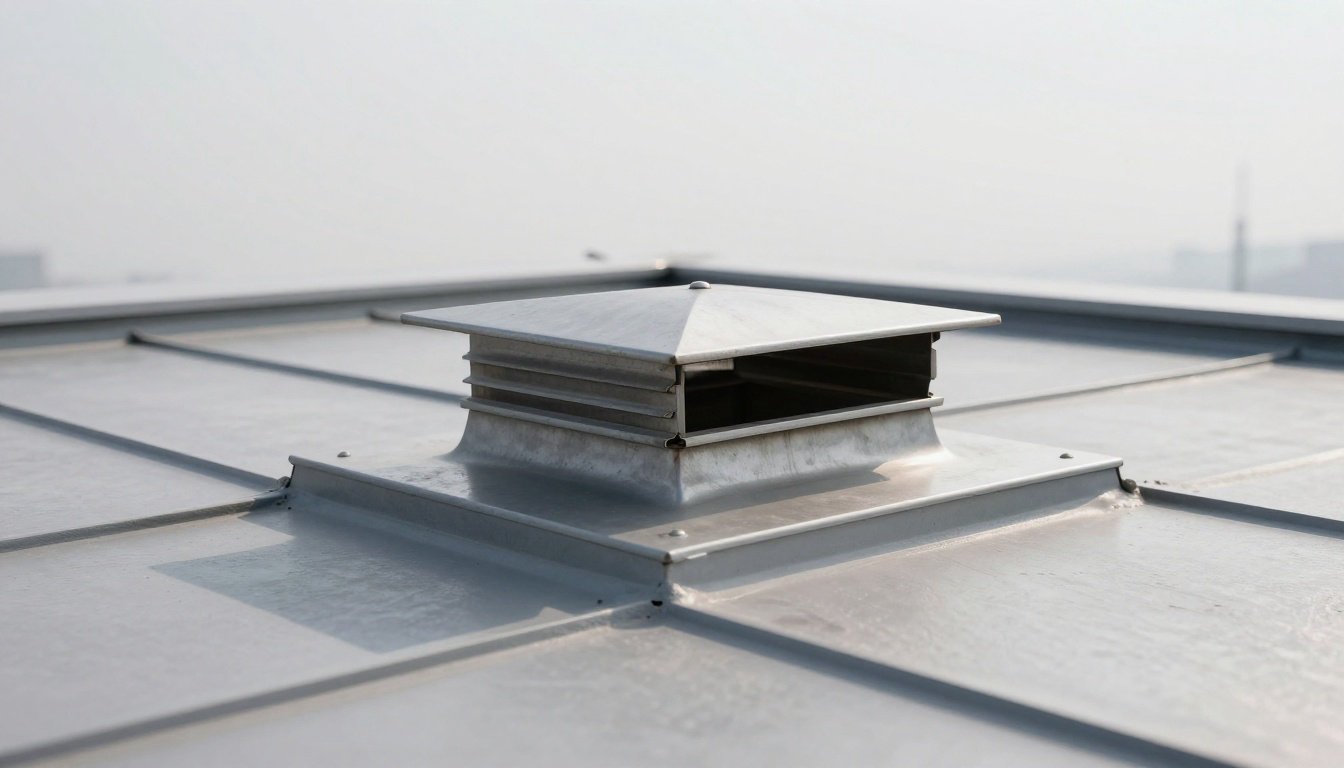

Différenciation technique entre exutoires de toiture et ventilateurs
Le désenfumage naturel et le mécanique s’opposent par leur conception. Le premier est plus économique mais reste tributaire de la météo et de la hauteur pour fonctionner.
Les ventilateurs motorisés deviennent obligatoires dans les configurations complexes. On les retrouve dans les parkings souterrains ou les sous-sols où l’air ne circule pas de manière autonome.
La conformité repose sur des textes précis. La norme EN 12101-2 encadre le naturel, tandis que l’EN 12101-3 régit les installations mécaniques. Chaque solution possède son cadre strict.
Dispositifs de commande et mécanismes de déclenchement automatique
Les modes de déclenchement garantissent la réactivité du système. Le fusible thermique assure une ouverture autonome en fondant dès que la température atteint un seuil entre 68°C et 93°C.
La commande manuelle au sol complète ce dispositif. Elle doit rester accessible en permanence et se situer impérativement à proximité immédiate des sorties de secours pour les témoins.
La règle des 60 secondes est le critère de performance absolue. Toute trappe automatique doit atteindre sa pleine ouverture dans ce délai, conformément aux exigences de la norme NF S61-932.
| Type de déclenchement | Mécanisme | Temps de réponse | Usage recommandé |
|---|---|---|---|
| Thermique | Fusible (68°C – 93°C) | Automatique local | Protection autonome |
| Manuel | Treuil ou levier | Action humaine | Proche des sorties |
| Automatique | Centrale CDI / SSI | Moins de 60s | Gestion centralisée |
Normes et implantation : règles de calcul et conformité du bâtiment
Choisir le bon matériel est une chose, mais savoir où le placer et comment le dimensionner est une autre paire de manches réglementaire.
Détermination de la surface utile d’évacuation par type d’établissement
Le dimensionnement repose sur un ratio strict. Pour les ERP, la surface utile d’exutoire doit représenter au minimum 1% de la surface au sol. Cette règle garantit un tirage thermique suffisant.
Les exigences varient selon le site. Les IGH et les industries nécessitent des calculs de Surface Utile d’Évacuation (SUE) spécifiques. Ces données dépendent de la classe du bâtiment.
Le Code du travail impose aussi ses règles. Il rend le désenfumage obligatoire pour les locaux professionnels de plus de 300 m². La sécurité des travailleurs en dépend directement.
Organisation des cantons de fumée et écrans de séparation
Le cantonnement est une étape fondamentale. On utilise des écrans de fumée pour diviser les volumes. Cela empêche la propagation latérale des gaz chauds et toxiques dans le bâtiment.
L’accessibilité des commandes est une priorité. Elles doivent se situer à une hauteur comprise entre 0,90 m et 1,30 m. Cela permet un déclenchement rapide par tout occupant.
Le positionnement des trappes répond à une logique de proximité. Aucun point du local ne doit être à plus de 30 mètres d’un exutoire. Cette répartition assure une évacuation efficace.
- Placement en point haut du local.
- Distance maximale de 30 m de chaque point.
- Hauteur de la commande manuelle entre 0,90 m et 1,30 m.
Maintenance obligatoire : protocoles de test et budget d’entretien
Une installation parfaite ne sert à rien si elle reste bloquée le jour J ; parlons donc du suivi et du portefeuille.
Vérification annuelle des mécanismes et tenue du registre
La réglementation impose une visite de maintenance annuelle obligatoire. Un technicien qualifié doit examiner les câbles, les poulies et l’étanchéité. Ce contrôle garantit le déclenchement en cas d’incendie.
Chaque test doit être consigné dans le registre de sécurité. Ce document constitue une preuve légale indispensable. Il atteste de la conformité de vos installations.
Des vérifications visuelles trimestrielles restent vivement recommandées. L’exploitant peut vérifier lui-même que rien n’obstrue les trappes extérieures. Cette vigilance prévient les dysfonctionnements majeurs sur le toit.
Le manque de maintenance peut entraîner une amende de 75 000 € et une responsabilité pénale engagée.
👉 Lire : Peinture faïence : réussir sa rénovation de carrelage
Coûts moyens de pose et d’équipement en aluminium ou acier
Le budget matériel dépend des dimensions et des options choisies. Une trappe standard en aluminium coûte entre 300 € et 800 € HT. L’acier galvanisé offre une résistance mécanique supérieure.
L’installation nécessite l’intervention d’un professionnel certifié pour garantir la sécurité. Prévoyez un budget entre 300 € et 600 € HT pour la pose. Ce montant varie selon l’accessibilité de la toiture.
Négliger cet entretien expose à des risques financiers lourds. L’absence de maintenance certifiée peut coûter jusqu’à 75 000 € d’amende.
| Élément de coût | Estimation (HT) |
|---|---|
| Matériel (Aluminium) | 300 € – 800 € |
| Pose certifiée | 300 € – 600 € |
L’installation d’exutoires certifiés EN 12101-2, un dimensionnement précis et une maintenance annuelle garantissent l’évacuation des gaz toxiques et la visibilité des issues. Assurez dès maintenant la conformité de votre système de désenfumage pour protéger durablement les occupants. Un bâtiment aux normes est un espace où chaque seconde compte pour sauver des vies.
